一、通风地板的工程定位与核心功能

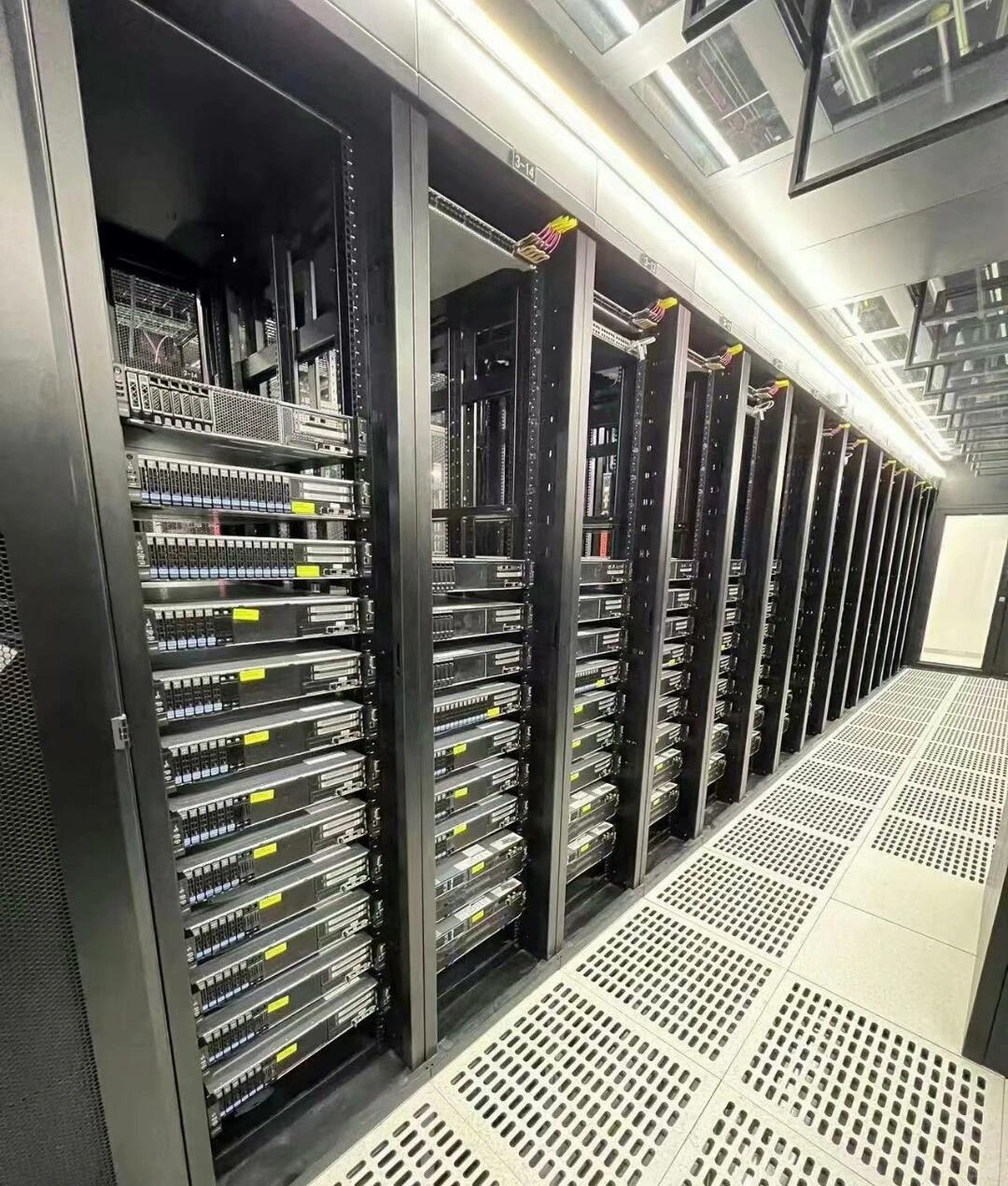

在采用下送风架构的数据中心中，防静电活动地板与建筑地面之间的架空层被设计为精密空调的送风静压箱。冷空气以一定静压进入架空层后横向流动均压，再通过布置在冷通道内的通风地板进入机柜进风侧，完成散热后从热通道排出。在这一气流链条中，通风地板是冷风从架空层进入机房空间的唯一可控出口——它不是一块简单的“开了孔的板”，而是数据中心精准送风系统的末端执行器。

通风地板的核心功能是将架空层内的冷风按机柜实际热负荷需求进行分配。每一块通风地板的开孔率和摆放位置，都对应着其正前方机柜的散热需求量。开孔率选型不当、布局位置偏差或架空层静压分布不均，都可能导致高密度机柜进风不足或低密度区域过冷浪费。

通风地板通常与标准防静电活动地板配套使用，尺寸规格一致（600mm×600mm），可在同一支撑系统中任意互换。标准防静电地板采用全封闭结构，用于非送风区域；通风地板则在面板上开设精密通风孔，用于冷通道内的送风出口。两者在承载等级、防静电性能和防火等级上需保持一致。

二、产品分类与结构特征

通风地板按材质类型可分为全钢通风地板、铝合金通风地板和陶瓷通风地板三大类，各自在承载能力、通风性能和适用场景上形成差异化定位。

全钢通风地板是市场应用最广泛的品类。采用冷轧钢板经拉伸、冲孔、点焊和喷塑等工艺制成，内腔为空心或采用背部加强格栅以维持结构强度。上下钢板均冲制通风孔，表面粘贴HPL或PVC防静电贴面。均布荷载通常达到1000kg/m²以上，集中荷载不低于220kg。通风率范围通常为17%至45%，配合可调风阀可覆盖0至55%的调节区间。全钢通风地板在中大型数据中心中应用最广，承载能力和通风性能均衡，性价比突出。

铝合金通风地板以优质铝锭一次压铸成型，是通风性能要求较高场景的升级选择。铝压铸工艺可实现复杂孔型，且加工精度高、互换性好。高压铸铝合金通风板通风率可达55%以上，底面加装调节器后满足0至55%的通风要求。铝合金材质导电性优异，防静电性能稳定不老化，兼具轻质、耐腐蚀和一定电磁屏蔽能力。成本约为全钢通风地板的两倍以上，主要应用于对洁净度、通风量和耐腐蚀性有综合高要求的半导体车间和航空航天实验室。

陶瓷通风地板以陶瓷面层复合基材制成，专为高防火等级和长使用寿命场景开发。通风率通常在17%至50%之间，可与陶瓷防静电活动地板配套使用。陶瓷面层防火A1级不燃，防静电性能为通体型，耐磨性和耐化学腐蚀性在各类通风地板中居首，设计使用寿命可达30年以上。适用于高等级数据中心和通信枢纽中对防火合规和运维连续性要求严格的核心区域。

可调风阀通风地板是在标准通风地板下方集成旋转式或滑动式风量调节装置，运维人员可根据机柜实际发热量现场调整每块板的送风量。在局部热点处理和新设备上架后温度场再平衡中具有不可替代的灵活性。

三、开孔率选型与气流组织设计

开孔率是通风地板最核心的专有技术参数，定义为板面有效出风孔面积占面板总面积的比例。开孔率的选择是连接“空调供冷能力”与“机柜散热需求”的核心决策。

开孔率并非“越高越好”。开孔率越高，在同等静压条件下单板理论送风量越大，但架空层整体静压随开口总面积增大而下降。当某一区域开孔总面积过大时，静压下降导致每块板的出风量不升反降，形成“多开口、少出风”的负反馈循环。工程经验表明，地板送风口的最大开孔率宜小于或等于60%，其送风量应按机柜送风量需求计算确定。

分区差异化配置是通风地板布局的核心策略。高密度机柜进风侧配置50%或更高开孔率的通风地板，中低密度机柜对应25%至40%开孔率，无设备区域和热通道全部使用封闭无孔地板。当架空层静压存在区域性差异时——远端静压偏低——可在该区域适当增加通风地板数量或换用更高开孔率型号以出风口面积补偿静压差异。但此类调整不宜过激，关键在于找到静压与开孔率之间的匹配平衡点。

架空层高度与线缆管理是影响通风地板实际出风效果的关键外部因素。架空层高度越大，流通截面积越大，沿程阻力损失越小，静压分布越均匀。采用下送风的数据中心，架空层高度不宜低于400mm，高密度机房宜达到600至800mm。线缆桥架应尽可能沿架空层边缘敷设，保留中央主送风通道畅通。线缆拥堵是导致远端静压偏低的常见原因。

四、施工安装与质量控制

通风地板的施工整体遵循“基层处理→定位放线→安装支架与横梁→铺设接地网络→铺设地板→验收测试”的流程。通风地板因开孔削弱了部分结构刚度，对支撑面的平整度更为敏感——支架不平会导致板块边角受力集中。

支架与横梁安装精度是施工控制的重点。相邻支架顶面高差控制在0.5mm以内，横梁安装后任意2m范围内平整度偏差不大于2mm。水平度校准应作为强制停止点，未经验收不得进入铺设工序。

接地系统在支架安装完成、地板铺设之前敷设。铜箔网格交叉点锡焊连接，每只支架与铜箔实现可靠电气连接并逐点测试连续性。通风地板安装时与标准防静电地板同步进行，冷通道区域按设计图铺设对应开孔率的通风地板，非送风区域铺设封闭地板。通风地板与相邻封闭地板的拼缝应均匀一致。

风口地板的气流验证在空调正常运行工况下进行。使用热线风速仪在冷通道内逐块测量通风地板的出风速度，任意1m²区域内风速差异不宜超过15%。风速分布不均时优先排查架空层内线缆遮挡和静压分布异常。

五、常见故障与运维管理

局部热点频发是最常见的气流组织问题。诊断时应沿气流路径逐段排查架空层内是否有线缆拥堵遮挡送风通路、通风地板开孔率是否与机柜热负荷匹配、冷通道封闭是否严密以及机柜内部是否存在气流短路。

架空层静压不足表现为远端机柜区域普遍缺风。根因常为架空层高度不足、线缆拥堵严重或架空层围护结构存在空气泄漏。对于已建成的低架空层机房，可采取线缆整理、增设导流板和密封泄漏点等补救措施。

可调风阀的调节机构在长期使用中可能因积尘或锈蚀而卡滞。年度巡检中应将可调风阀操作灵活性纳入检查项目。通风孔积尘会导致有效开孔面积缩小，建议每半年进行一次通风地板表面清洁，使用带HEPA过滤的工业吸尘器沿通风孔纹理方向逐排吸尘。

六、结语

通风地板在数据中心的热管理链条中，是一个“参数看似简单、行为实则复杂”的流体节点。一块板上的开孔率数字，背后是机柜功率密度、架空层静压分布、送风温差和冷通道气流组织之间的动态平衡。当开孔率经过严谨的热工计算而非凭经验确定，当每一块风口地板被精确安置在需要它的冷通道内，当架空层内的线缆沿着气流方向有序走线——通风地板就从一片打了孔的金属板，变成数据中心精准气流组织中不可或缺的末端执行器。
